所有海宝等离子Hypertherm 等离子切割系统有两个主要电气部分组成:弧电源部分:
这部分电路用于产生电弧. 包含主接触器,主变压器, 斩波器和电感.
控制电压部分: 这部分用于其它功能. 包含控制变压器, 电源分配板, 各种传感器和控制装置.
产生稳定的弧是zui重要的,与此相关的部件在等离子电源中的多要参与:
引导弧,电路,浪涌电路,斩波器单元,弧 电流控制.

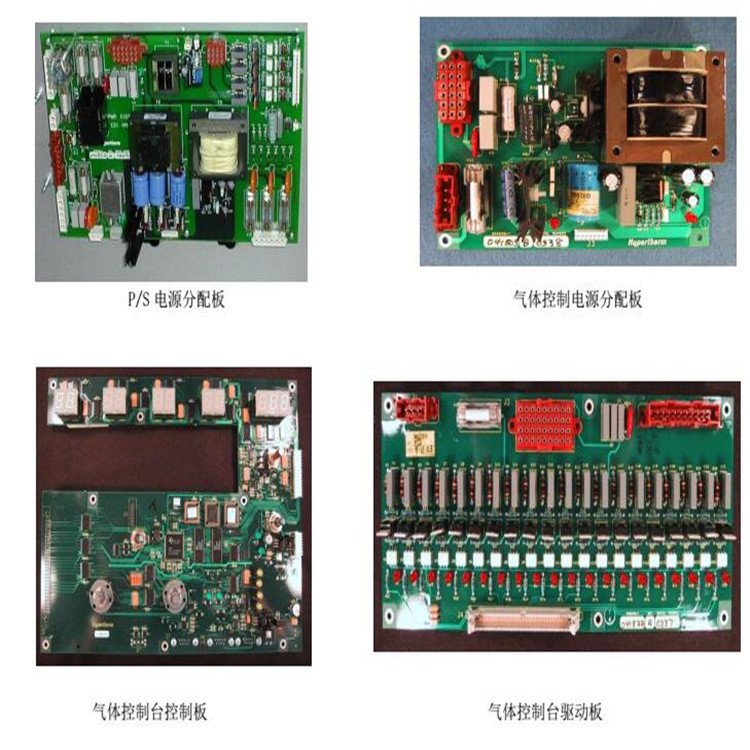

P/S电源分配板分析
缺相检测:三相进线通过F5, F6 和F7保险后后进入电源分配板.任何一个保险坏了, 表明该板有问题.
D1亮:表明电压被送到主接触器
D2亮:表明电压被送到引导弧继电器
D5亮:表明电压被送到高频箱的高压变压器.
D7亮:表明电压被送到I/O板的浪涌继电器
D25 亮标明板上有+24 VDC
D33亮标明板上有+15 VDC
D32亮标明板上有-15VDC
D26 亮表明电压被送到冷却泵电机
D31亮标明板上有+5 VDC.
HPR斩波器的特点
电流输出从100A增加到130A.并行的100-A IGBTs. 简化的电路.斩波器上没有过流保护.只要控制板不输出信号给斩波器它有不会有输出.
